NEXEN Sterowniki mikroprocesorowe

B11s

Uniwersalny sterownik sauny

Moc obciążenia:
-10.5kW (piec elektryczny lub infrared)

Wyjścia przekaźnikowe małej mocy, 100W(oświetlenie,aromat,wentylator):
- 3 wyjścia

Wejście dwustanowe DIN (zdalne sterowanie, KNX):
- 1 wejście

Programowany typ sauny oraz parametry pracy:
-System MICRON V2.30

Cyfrowy czujnik temperatury, dokładność +/- 0.5°C:
-TS1 (współpraca z TS2, TS3, TS4)

Panel sterujący P10

Instrukcje obługi i instalacji (na dole strony)

Funkcje sterownika

Obsługiwane typy saun.
Typ sauny wybieramy w trakcie programowania.

F10 Sauna sucha

Sterowanie piecem elektrycznym:
-Moc pieca elektrycznego: 10.5kW
Regulacja temperatury: 40...110°C

F20 Sauna infrared

Sterowanie promiennikami podczerwieni:
-Moc promienników: 9kW
Regulacja temperatury: 30...60°C

F30 Sauna MIX

Sterowanie piecem elektrycznym:
-Moc pieca elektrycznego: 9kW
Sterowanie promiennikami podczerwieni
-Moc promienników: moc zależnie od dodatkowego modułu mocy
Regulacja temperatury: 40...110°C dla pieca elektrycznego
Regulacja temperatury: 30...60°C dla promienników podczerwieni
UWAGA! Do sterowania promiennikami wymagany jest dodatkowy moduł mocy

F60 Łaźnia parowa

Sterowanie generatorem pary
-Moc generatora dowolna (generatory HSS, HST)
Regulacja temperatury: 20...50°C
UWAGA! Do łaźni parowej należy stosować czujnik temperatury TS2 zamiast standardowego TS1.

Wyjścia przekaźnikowe 100W

Ilość urządzeń podłączonych do wyjść 100W zależy od typu sterownika.
Sterownik B11 umożliwia podłączenie 3 urządzeń.
Typ podłączonych urządzeń ustawiamy w trakcie programowania.

Sterowanie oświetleniem białym kabiny

Sterowanie dozownikiem aromaterapii

Sterowanie wentylatorem

Funkcje dodatkowe

Wejście dwustanowe DIN, do podłączenia zdalnego sterowania typu ON/OFF.

Dokumentacja

P10-UM-1.00.PDF Instrukcja obsługi

B11-TM-V2.40.PDF Instalacja i programowanie

Zawartość zestawu

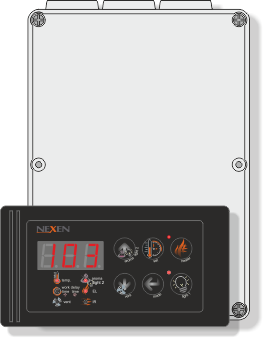

Panel sterujący P10-V1.00	Moduł sterownika B11	Czujnik temperatury TS1
