NEXEN Sterowniki mikroprocesorowe

B21

Uniwersalny sterownik sauny

Moc obciążenia:
-10.5kW (piec elektryczny)
-2kW(promienniki) lub 3kW(parownik)

Wyjścia przekaźnikowe małej mocy, 100W(oświetlenie,aromat,wentylator):
- 4 wyjścia

Wejście dwustanowe DIN (zdalne sterowanie, KNX):
- 1 wejście

Port RS485/Modbus RTU (zdalne sterowanie, KNX):
- COM2

Programowany typ sauny oraz parametry pracy:
-System MICRON V2.30

Cyfrowy czujnik temperatury, dokładność +/- 0.5°C:
-TS1 (współpraca z TS2, TS3, TS4)

Panel sterujący P40
Dostępne są panele P40 w wykonaniach specjalnych oraz innych kolorach.

Wersje wykonania paneli P40

Instrukcje obługi i instalacji (na dole strony)

Funkcje sterownika

Obsługiwane typy saun.
Typ sauny wybieramy w trakcie programowania.

F10 Sauna sucha

Sterowanie piecem elektrycznym:
-Moc pieca elektrycznego: 10.5kW
Regulacja temperatury: 40...110°C

F20 Sauna infrared

Sterowanie promiennikami podczerwieni:
-Moc promienników: 9kW
Regulacja temperatury: 30...60°C

F30 Sauna MIX

Sterowanie piecem elektrycznym:
-Moc pieca elektrycznego: 9kW
Sterowanie promiennikami podczerwieni
-Moc promienników: 2kW
Regulacja temperatury: 40...110°C dla pieca elektrycznego
Regulacja temperatury: 30...60°C dla promienników podczerwieni

F40 Sauna COMBI

Sterowanie piecem elektrycznym:
-Moc pieca elektrycznego: 9kW
Sterowanie parownikiem
-Moc parownika: 3kW
Regulacja temperatury: 40...110°C dla pieca elektrycznego
Regulacja temperatury: 30...65°C dla pieca + parownik

F50 Sauna COMBIX

Sterowanie piecem elektrycznym:
-Moc pieca elektrycznego: 9kW
Sterowanie parownikiem
-Moc parownika: 3kW
Sterowanie promiennikami podczerwieni
-Moc promienników: zależnie od dodatkowego modułu mocy
Regulacja temperatury: 40...110°C dla pieca elektrycznego
Regulacja temperatury: 30...65°C dla pieca + parownik
Regulacja temperatury: 30...60°C dla promienników podczerwieni
UWAGA! Do sterowania promiennikami wymagany jest dodatkowy moduł mocy.

F60 Łaźnia parowa

Sterowanie generatorem pary
-Moc generatora dowolna (generatory HSS, HST)
Regulacja temperatury: 20...50°C
UWAGA! Do łaźni parowej należy stosować czujnik temperatury TS2 zamiast standardowego TS1.

Wyjścia przekaźnikowe 100W

Ilość urządzeń podłączonych do wyjść 100W zależy od typu sterownika.
Sterownik B21 umożliwia podłączenie 4 urządzeń.
Typ podłączonych urządzeń ustawiamy w trakcie programowania.

Sterowanie oświetleniem białym kabiny

Sterowanie dozownikiem aromaterapii

Sterowanie wentylatorem

Funkcje dodatkowe

Port COM2 w standardzie RS485. Protokół transmisji Modbus RTU.

Wejście dwustanowe DIN, do podłączenia zdalnego sterowania typu ON/OFF.

Dokumentacja

P40-UM-1.25.PDF Instrukcja obsługi

B21-TM-V2.30.PDF Instalacja i programowanie

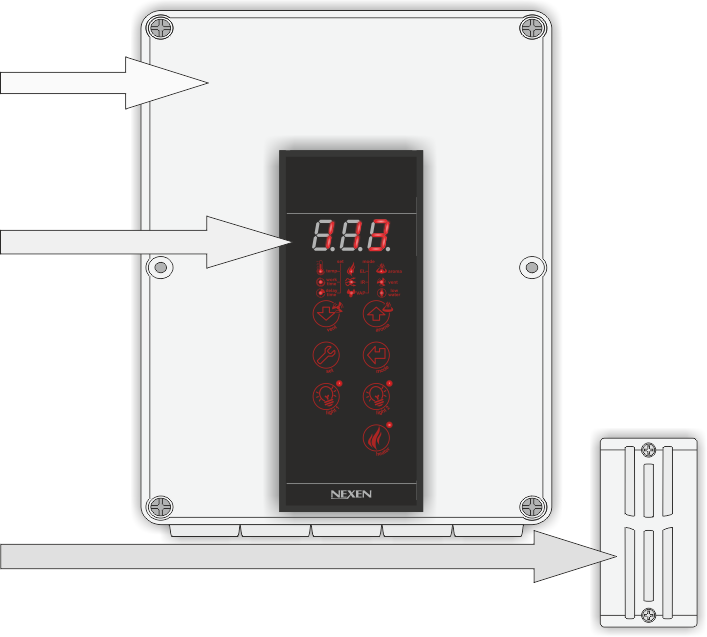

Zawartość zestawu

Panel sterujący P40-V1.25GLA-BL	Moduł sterownika B21	Czujnik temperatury TS1
