B20 | ||||||||

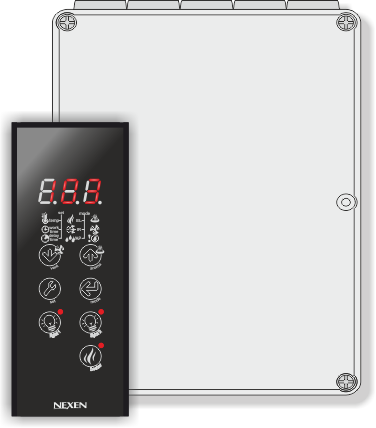

Uniwersalny sterownik sauny | ||||||||
Moc obciążenia: -9kW (piec elektryczny) -2kW(promienniki) lub 3kW(parownik) |
||||||||
Wyjścia przekaźnikowe małej mocy, 100W(oświetlenie,aromat,wentylator): - 4 wyjścia |
||||||||
Wejście dwustanowe DIN (zdalne sterowanie, KNX): - 4 wejścia |
||||||||
Programowany typ sauny oraz parametry pracy: -System MICRON V2.30 |
||||||||
Cyfrowy czujnik temperatury, dokładność +/- 0.5°C: -TS1 (współpraca z TS2, TS3, TS4) |
||||||||
Panel sterujący P40 Dostępne są panele P40 w wykonaniach specjalnych oraz innych kolorach. |
||||||||
Wersje wykonania paneli P40 | ||||||||
Instrukcje obługi i instalacji (na dole strony) | ||||||||
Funkcje sterownika | ||||||||
Obsługiwane typy saun. Typ sauny wybieramy w trakcie programowania. |
||||||||
F10 Sauna sucha Sterowanie piecem elektrycznym: -Moc pieca elektrycznego: 9kW Regulacja temperatury: 40...110°C |
||||||||
F20 Sauna infrared Sterowanie promiennikami podczerwieni: -Moc promienników: 9kW Regulacja temperatury: 30...60°C |
||||||||
F30 Sauna MIX Sterowanie piecem elektrycznym: -Moc pieca elektrycznego: 9kW Sterowanie promiennikami podczerwieni -Moc promienników: 2kW Regulacja temperatury: 40...110°C dla pieca elektrycznego Regulacja temperatury: 30...60°C dla promienników podczerwieni |
||||||||
F40 Sauna COMBI
Sterowanie piecem elektrycznym: -Moc pieca elektrycznego: 9kW Sterowanie parownikiem -Moc parownika: 3kW Regulacja temperatury: 40...110°C dla pieca elektrycznego Regulacja temperatury: 30...65°C dla pieca + parownik |
||||||||
F50 Sauna COMBIX Sterowanie piecem elektrycznym: -Moc pieca elektrycznego: 9kW Sterowanie parownikiem -Moc parownika: 3kW Sterowanie promiennikami podczerwieni -Moc promienników: zależnie od dodatkowego modułu mocy Regulacja temperatury: 40...110°C dla pieca elektrycznego Regulacja temperatury: 30...65°C dla pieca + parownik Regulacja temperatury: 30...60°C dla promienników podczerwieni UWAGA! Do sterowania promiennikami wymagany jest dodatkowy moduł mocy. |
||||||||
F60 Łaźnia parowa Sterowanie generatorem pary -Moc generatora dowolna (generatory HSS, HST) Regulacja temperatury: 20...50°C UWAGA! Do łaźni parowej należy stosować czujnik temperatury TS2 zamiast standardowego TS1. |
||||||||
Wyjścia przekaźnikowe 100W | ||||||||
Ilość urządzeń podłączonych do wyjść 100W zależy od typu sterownika. Sterownik B20 umożliwia podłączenie 4 urządzeń. Typ podłączonych urządzeń ustawiamy w trakcie programowania. |
||||||||
Sterowanie oświetleniem białym kabiny | ||||||||
Sterowanie dozownikiem aromaterapii | ||||||||
Sterowanie wentylatorem | ||||||||
Funkcje dodatkowe | ||||||||
Wejście dwustanowe DIN, do podłączenia zdalnego sterowania typu ON/OFF. | ||||||||
Dokumentacja | ||||||||
P40-UM-1.25.PDF Instrukcja obsługi | ||||||||
B20-TM-V2.30.PDF Instalacja i programowanie | ||||||||
Zawartość zestawu | ||||||||
|
||||||||
