Przeznaczenie systemu X200.

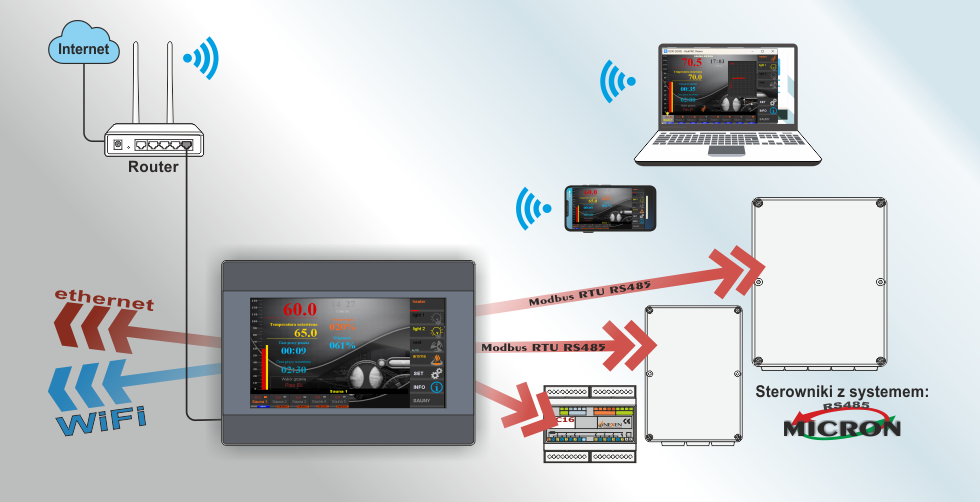

	System X200 przeznaczony jest do integracji sterowników firmy NEXEN w jedną sieć za pomocą magistrali RS485 Modbus RTU. Rozwiązanie to daje nowe możliwości sterowania oraz konfiguracji: -Jeden panel dotykowy do sterowania wszystkimi sterownikami (1...8 sterowników) -Integracja z innymi urządzeniami pracującymi w standardzie Modbus RTU ( sterowniki PLC). -Podłączenie do sieci Internetowej, serwer VNC. -Zdalne sterowanie z dowolnego urządzenia VNC. Podstawą systemu jest koncentrator TVCx do którego podłączane są wszystkie sterowniki saun. Koncentrator posiada porty RS485 do komunikacji ze sterownikami oraz możliwość podłączenia do sieci internet: przewodowo lub za pomocą WiFi. Wbudowany w koncentrator serwer VNC daje możliwość zdalnego sterowania saunami za pomocą aplikacji (klient VNC). Aplikacja sterująca jest dostępna na wszystkie systemy operacyjne, urządzenia mobilne oraz komputery. Koncentratory systemu X200 dostępne są w trzech wersjach różniących się wykonaniem oraz funkcjami.

	Funkcje koncentratora TVCx: -Komunikacja z sterownikami sauny, porty RS485 z protokołem Modbus RTU. -Kolorowy ekran dotykowy 7 cali (tylko TVC2008). -Możliwość podłączenia do sieci internet, połączenie kablowe Ethernet (TVC2008, TVC100). -Możliwość podłączenia do sieci internet, połączenie WiFi (TVC200). -Wbudowany serwer VNC, graficzna aplikacja do obsługi systemu. -Możliwość przygotowania aplikacji wykonanej dla klienta, grafika, funkcje sterujące. -Port USB do aktualizacji oprogramowania.
Budowa i elementy systemu X200.
	W skład systemu X200 wchodzą następujące elementy: 1. Koncentrator TVCx, 3 typy do wyboru. 2. Sterowniki sauny, od 1 do 8 sztuk. 3. Zasilacz 24V (do zasilania koncentratora TVCx). Minimalny zestaw X200 musi zawierać koncentrator TVCx, zasilacz 24V oraz minimum jeden sterownik sauny.

1. Typy koncentratorów TVCx.

2. Typy sterowników pracujących w systemie X200.
	Do systemu X200 mogą być podłączone wszystkie sterowniki obecnie produkowane przez firmę NEXEN. Zależnie od modelu sterownika, mamy dwa sposoby na podłączenie do magistrali RS485. 1. Sterowniki z wbudowanym portem RS485, podłączamy bezpośrednio do magistrali Modbus RTU. 2. Sterowniki bez wbudowanego portu RS485, podłączamy za pomocą konwertera XT5 do magistrali Modbus RTU. Konwerter podłączany jest do gniazda PGM w sterowniku. Wszystkie sterowniki mogą być w zestawie z panelami P40 lub bez panelu.
	Typy sterowników z portem RS485: -B21, B31, B50 -C201, C202, C212 -BC16
	Typy sterowników bez portu RS485: -B10, B11, B20 -C101, C102 -BC10
3. Zasilacz 24V.
	Koncentrator TVCx wymaga zewnętrznego zasilacza 24V/15W. Można wykorzystać dowolny zasilacz o podanych parametrach. W przypadku zastosowania sterownika B31 jest dostępna wersja B31T posiadająca wbudowany zasilacz 24V.

VNC - Zdalne sterowanie.
	Koncentratory TVCx systemu X200 umożliwiają podłączenie do lokalnej sieci internetowej, co umożliwia zdalne sterowanie wszystkimi funkcjami sauny z dowolnego urządzenia podłączonego do tej sieci (komputer, tablet, smartfon....). Sterowanie odbywa się z wykorzystaniem systemu VNC (Virtual Network Computing) pracującego w trybie serwer+klient dostępnego na wszystkie popularne systemy operacyjne Windows, Linux, Mac, Android itp.. Koncentrator TVCx posiada wbudowany serwer VNC. Do zdalnego sterowania za pomocą zewnętrznego urządzenia wymagane jest zainstalowanie na tym urządzeniu programu będącego klientem VNC. Dostępnych jest wiele darmowych aplikacji będących klientami VNC na różne systemy operacyjne. Na urządzeniu z uruchomionym programem/klientem VNC wyświetlany jest obraz z koncentratora TVCx. Wszystkie zmiany oraz operacje widoczne są natychmiast na panelu oraz urządzeniu podłączonym do sieci. Możliwe jest podłączenie w jednym czasie tylko jednego urządzenia z programem VNC. Na życzenie klienta jest możliwość odblokowania opcji umożliwiającej pracę z wieloma programami/klientami VNC.

	Okno główne systemu w programie klienta "RealVNC", system Windows.
