| Budowa i elementy systemu X200. |
|
1.0. Elementy systemu
|
|
W skład systemu X200 wchodzą następujące elementy:
|
|
1.1. Panel dotykowy/koncentrator MTx, kilka typów do wyboru.
|
|
1.2. Sterowniki sauny, od 1 do 8 sztuk.
|
|
1.3. Zasilacz 24V (do zasilania koncentratora MTx).
|
Minimalny zestaw X200 musi zawierać:
-panel/koncentrator MTx
-minimum jeden sterownik sauny
-zasilacz 24V
|
System X200 można skompletować wybierając elementy wymienione poniżej:
1.1. Typy paneli dotykowych/koncentratorów MTx.
1.2. Typy sterowników pracujących w systemie X200.
|
System X200 można również skompletować wybierając gotowy zestaw z panelem dotykowym.
Wybrany zestaw można rozbudować dodając kolejne sterowniki.
Zestawy sterowników są opisane na stronie:
Zestawy sterowników X200
|
|
1.1. Typy paneli dotykowych/koncentratorów MTx. |

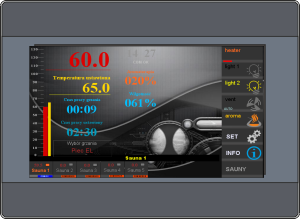

| MT8072iP |
 |
-Panel/ekran dotykowy 7"
-Port Ethernet x 1
-Port RS485 x 1
-Serwer VNC. |
|
| |
| MT8106iP |
|
-Panel/ekran dotykowy 10"
-Port Ethernet x 1
-Port RS485 x 1
-Serwer VNC. |
|
| |
|

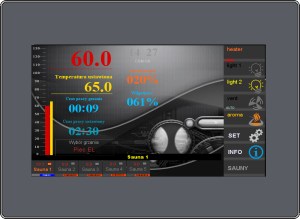

cMT2078X
|
 |
-Panel/ekran dotykowy 7"
-Port Ethernet x 2
-Port RS485 x 2
-Serwer VNC.
-Klient VNC. |
|
| |
| cMT-SVR-100 |
 |
-Koncentrator/brak ekranu
-Port Ethernet x 2
-Port RS485 x 2
-Serwer VNC.
|
|
| |
| cMT-SVR-200 |
 |
-Koncentrator/brak ekranu
-Port Ethernet x 2
-Komunikacja WiFi
-Port RS485 x 2
-Serwer VNC.
|
|
| |
| Panele dotykowe można wyposażyć w router, który umożliwi komunikację WiFi z lokalną siecią internetową. Przykładowy router: TP-Link TL-MR3020, zasilanie z USB panela. |
|
1.2. Typy sterowników pracujących w systemie X200.
|
|
Do systemu X200 mogą być podłączone wszystkie sterowniki obecnie produkowane przez firmę NEXEN. Są dwa sposoby na podłączenie sterowników do magistrali RS485 systemu X200, zależnie od modelu (punkty 1.2.1. oraz 1.2.2.)
|
| Wszystkie sterowniki mogą być w zestawie z panelami P40 lub bez panela. |
|
1.2.1. Sterowniki z wbudowanym portem RS485, podłączamy bezpośrednio do magistrali RS485.
|
|
B21
|
|
B31
|
|
C201
|
|
C201A
|
|
C201B
|
|
C212
|
|
C212A
|
BC16
|
| |
|
1.2.2. Sterowniki bez wbudowanego portu RS485, podłączamy za pomocą konwertera XT5 do magistrali RS485. Konwerter podłączany jest do gniazda PGM w sterowniku. |
| B10 |
| B11 |
| C101 |
| C101A |
| C101B |
| C102 |
| C102A |
| |
|
1.3. Zasilacz 24V. |
|
Panel dotykowy/koncentrator MTx wymaga zewnętrznego zasilacza 24V/15W. Można wykorzystać dowolny zasilacz o podanych parametrach.
|
|
W przypadku zastosowania sterownika B31 jest dostępna wersja B31T posiadająca wbudowany zasilacz 24V.
|
|
Do sterowników serii Cxxx dostarczane są zasilacze do montażu na szynę T35.
|
|
| |
