Podłaczenie i instalacja systemu X200.

1.0. Podłączenie sterowników

Zasilanie, piec oraz pozostałe podłączenia urządzeń sauny wykonujemy zgodnie z instrukcją instalowanego sterownika serii Bxx lub Cxxx.

Podłączenie panelu dotykowego/koncentartora wyknujemy zgodnie z opisem portu komunikacji COM2, COM3 sterownika.

2. Przykładowy system X200.

Pokazany przykład zawiera instalację systemu X200 składającą się z panela dotykowego oraz 5 sterowników sauny.
Zasilanie 24V do panela jest pobierane z sterownika 2.1. B31T-MS.
Sterownik z pozycji 2.2. posiada dodatkowo panel P40.

Zestawienie wymaganych urządzeń do przykładu:

1. Panel dotykowy MT8072iP

2. Sterowniki sauny:

2.1. B31T-MS (sterownik 10.5kW bez panela P40, wbudowany zasilacz 24V)

2.2. B21 (sterownik 10.5kW z panelem P40)

2.3. B21-MS (sterownik 10.5kW bez panela P40)

2.4.BC16-MS (sterownik na szynę T35 bez panela P40)

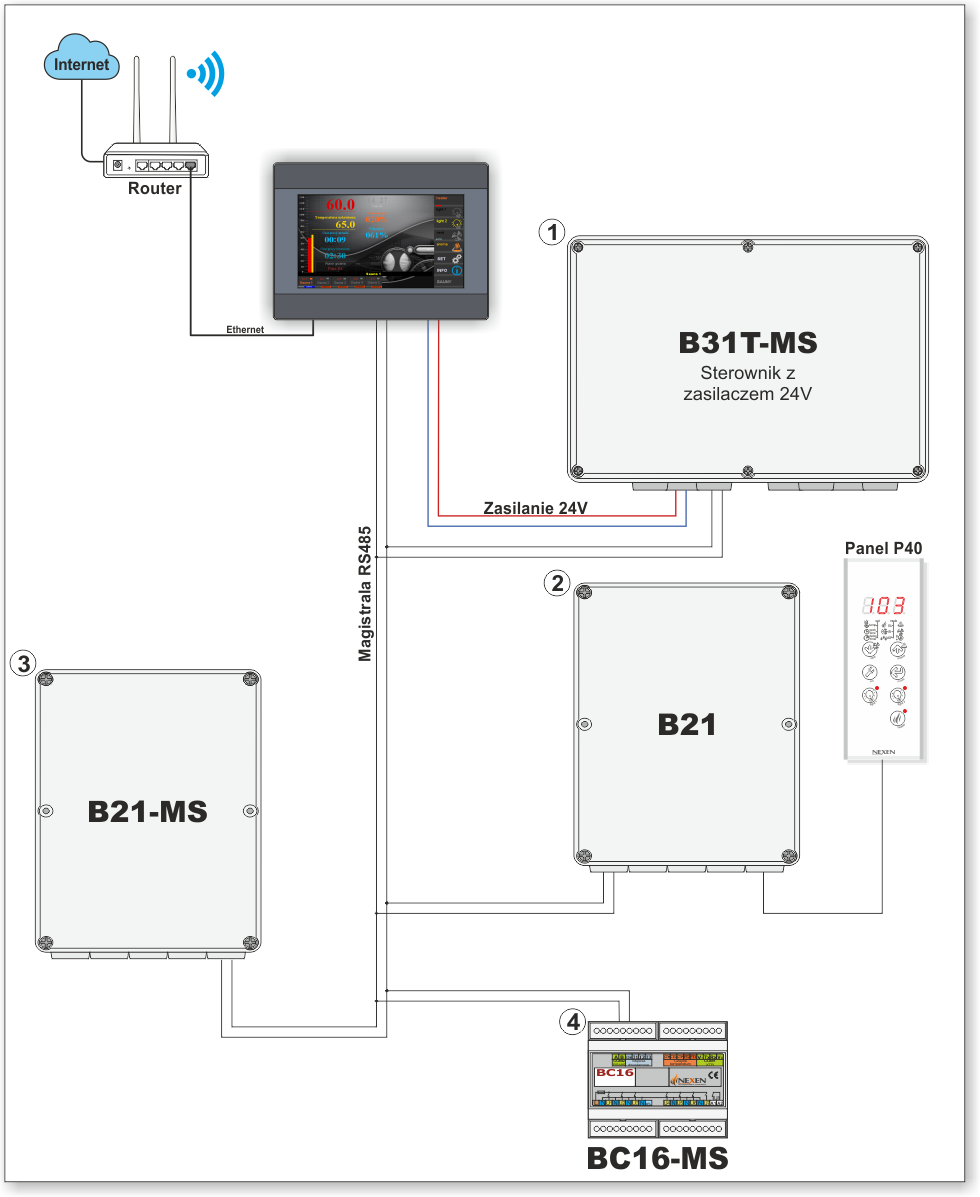

Schemat blokowy podłączenia.

3. Instalacja panelu dotykowego.
